Производство профнастила

Оборудование для производства профнастила

Профилегибочный станокПрофнастил это широко распространенный стеновой и кровельный материал используемый в различных областях строительства. Такое распространение, профнастил получил благодаря своей универсальности и удобству его использования. Профнастил классифицируется по маркам в зависимости от высоты и вида волны.

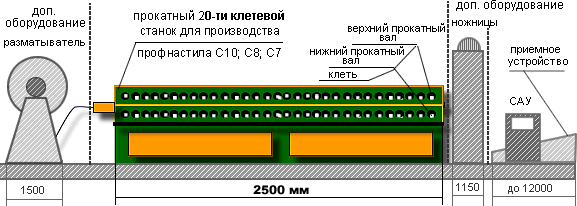

Профилегибочное оборудование для производства профнастила может включает в себя:  разматыватель; прокатный станок; гильотинные ножницы и приемное устройство для стапелирования готовой продукции. Линии, по желанию Заказчика, могут быть укомплектованы САУ на базе контролера Siemens. Весь технологический процесс производства профнастила сводиться к управлению через жидкокристаллическую панель, на которой оператор может ввести необходимую длину и количество требуемой продукции.

Профилегибочный прокатный стан 20-ти клетевой для производства профнастила С10; С8; С7

Виды профнастила

Профнастил с7

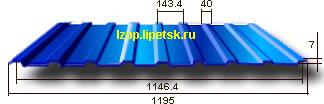

Рис1. Профнастил С7. \экономичный\

Профнастил С8

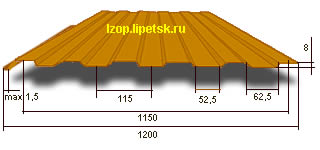

Рис2. Профнастил С8.

Профнастил С10

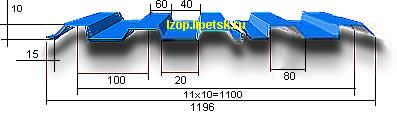

Рис3. Профнастил С10-40.

Сырьё.

Сырьем для данного производства профнастила является:
Сталь оцинкованная 0,45-0,70х1250 мм по ГОСТ 14918-86 ОН,БТ;
Сталь оцинкованная 0,45-0,70х1250 мм по ГОСТ 14918-86 ОН,БТ;
Сталь оцинкованная с полимерным покрытием 0,45-0,5х1250 мм по ТУ 14-1-47-92-90 2 кл. Zn, ОН,БТ RAL 9003, RAL3003, RAL 3009, RAL 3111, RAL 6005, RAL 6002;
Сталь оцинкованную с полимерным покрытием 0,50х1250 мм по ТУ 14-1-47-92-90 2 кл. Zn, ОН,БТ RAL 9003, RAL 3003, RAL 3009, RAL 3111, RAL 6005, RAL 6002;

Поставщики.

Основными поставщиками сырья являются:

1.ОАО "Новолипецкий металлургический комбинат":

по вопросам поставок на экспорт:

- тел: (4742) 44-55-91;
по вопросам поставок на внутренний рынок:
- тел: (4742) 44-47-32, 44-67-16, 44-45-08;
- факс: (4742) 44-47-71

3.ОАО "Магнитогорский металлургический комбинат":

- отдел поставки полимерного металлопроката (3519) 24-82-48;
- отдел поставки оцинкованного металлопроката (3519) 24-18-36;

Профилегибочный прокатный стан 20-ти клетевой для производства  профнастила (из  металлопроката мерной длины и/или металлопроката в рулонах)
Мощность  3,5 кВТ
Ширина исх. заготовки  1250 мм
Скорость прокатки  0,2 пог.м в сек (производительность ~ 900 п.м в час)
Габариты (ДхШхВ)  2500х1300х1200 мм
Масса  1800 кг
Стоимость станка в базовой комплектации(за один вид профиля) : 980 000руб.

Возможна комплектация станка дополнительными комплектами роликов(для изготовления одного из видов профнастилаС7, С8,С10)

Стоимость сменного комплекта роликов для изготовления одного вида профнастила: + 480 000руб.

По желанию заказчика, для непрерывной прокатки с рулона, станок комплектуется дополнительным оборудованием:

Дополнительное оборудование

Разматыватель консольный
Габариты  (ДхШхВ)                                         2000х800х1700 мм.
Грузоподемность                                                                   до 7,5 тонн
Стоимость: + 275 000 руб.
Ножницы гильотинные профильные
Уст. мощность  4,0 кВт
Длина отрезаемых изделий  по требованию Заказчика до 12000 мм
Габариты  1600х600х1250 мм
Стоимость: + 160 000 руб.
Сменный набор просечных ножей для одного из видов профиля (С7,С8,С10)
Стоимость: 100 000 руб.
САУ линии фирмы Siemens
Стоимость: + 200 000 руб.


Габаритные размеры профилегибочного стана позволяют сэкономить производственную площадь

Шестеренчатая передача позволяет осуществлять процесс прокатки без проскальзывания и повреждения лакокрасочного покрытия.

Возможность изготовления нескольких видов профнастила, что позволяет сэкономить средства на закупку нового оборудования.

Информация с сайта Ассоциация производителей профилегибочного оборудования
