Монтаж профнастила

Монтаж профнастила

Обмер листов. За длину листа, как правило, принимается длина ската. При замере листа у внутренней разжелобки, надо принять во внимание дополнительную длину листа у разжелобки в местах сопряжения основного ската с выступающими конструкциями.

Рекомендуемая длина для различных профилей указана в таблице 1.1. При покрытии ската двумя или более листами, учитывать нахлест - 200 мм. В местах горизонтального нахлеста использовать уплотнение. В исключительных случаях нахлеста, следует сообщить при заказе о дополнительном нахлесте.

  Полезная ширина,
мм
Полная ширина,
мм
Mаксимальная длина,
мм
С7-1146 1146 1195 8000
С10-1100 1100 1180 1135
С18-1096 1096 1130 8000
С21-1080 1080 1123 8000
НС35-1000 1000 1060 10000

Расчет листов. Рассчитывается количество листов следующим образом; длину карниза делят на полезную ширину профильного листа и округляют до полной единицы (умножают на количество ската). Полезная ширина последнего листа ската равна полной ширине. Ширину (номинальную) профилей см. в таблице 1.1.
При замере шатровой крыши, разрезанный трапециидальный лист, нельзя использовать на зеркально - противоположном скате (капиллярный паз выпадет по другой стороне).


Расчет и гидроизоляция кровли

Расчет листов. Рассчитывается количество листов следующим образом; длину карниза делят на полезную ширину профильного листа и округляют до полной единицы ( умножают на количество ската). Полезная ширина последнего листа ската равна полной ширине. Ширину (номинальную) металлочерепицы см. в таблице. При замере шатровой крыши, разрезанный лист металлочерепицы или трапециодальные, нельзя использовать на зеркально - противоположном скате из-за поперечной гофрированности рисунка. Квалифицированный персонал по расчету кровли Векман помогут рассчитать расход листов для вашей кровли.

Распределение стропил 900 мм 1200 мм   Крепеж по верху волны Крепеж по низу волны
А А В
Сечение доски обрешетки 32х100 мм Тип 1/1025 350 390 400
Тип 2/1120 300 330 350
Тип 3/1120 300 330 350

Гидроизоляционный настил и вентиляционные рейки. Под листы нужно использовать нижний гидроизоляционный настил, препятствующий попаданию конденсата на конструкцию кровли. Настил растилают в нахлест по направлению конька, начиная с области карнизного свеса. Крепят настил к стропилам, например, клепками. Нахлест настила - в среднем 150 мм. Не натягивайте настил туго между стропилами, оставьте примерно 20... 30 мм свободного прогиба. По обе стороны конька (шатрового конька) протяните в перегиб более 150 мм настила. Настил протяните в зоне карнизного свеса так, чтобы конденсат не стекал на стеновую конструкцию и, чтобы струя воздуха беспрепятственно могла пройти к верхней части настила (см. рис.2.1).
В зоне фронтонного свеса: настил протяните на расстояние 200 мм от крайней точки стеновой конструкции (см. рис.2.2). Обрешетку прибивают поверх гидроизоляционного настила (минимальная толщина досок 32х50 мм).

Распределение обрешетки 1.Гидроизоляционный настил
2.Первая доска у карниза


Первая доска у карниза толще других:
на 15 мм - для типа 1
на 10 мм - для типа 2 и 3
Фронтон
рис.2.1 Распределение обрешетки   рис.2.2 Фронтон

Вентиляция кровли

Вентиляция обрешетки. Поверх гидроизоляционного настила, в местах стропил, прибивают вентиляционные рейки таким образом, чтобы от карниза струя воздуха беспрепятственно проходила между настилом и кровельным листом.
Воздух с карниза удаляется через вентиляционный элемент конька (шатрового конька) или при коротких строениях конька (до 10 м) через торец фасонного конька. При кровельном примыкании, при стыке кровли со стеной, вентиляция осуществляется по схеме, например, как на рисунке 3.1.
Стык кровли и стены
рис.3.1 Стык кровли и стены
1. Гидроизоляционный настил
2. Вентиляционная рейка
3. Обрешетка
4. Уплотнение 5. Состыковочная планка
6. Стеновая планка
7. Стеновая обшивка
8. Вертикальная планка плюс внетиляционный зазор
9. Ветрозащитный настил
10. Вентиляционная обрешетка плюс вентиляционный зазор не менее 100 мм
11. Стропила+теплоизоляция

Нижняя вентиляция настила. Зона карнизного свеса должна обеспечивать беспрепятственное направление струи воздуха от карниза в поднастиловое вентиляционное пространство, которая далее удаляется через ветровые окошки чердака. В кровельных конструкциях, где теплоизоляция направлена по скату до конька, гидронастил не натягивается до конька, оставляется непокрытым у конька (приблиз. 100 мм) и попадание воды в строение предотвращает вентилируемое уплотнение конька "ТОП - РОЛЛ" (см. рис.3.2) или вентиляционный конек (см. рис.3.3). Для предотвращения просачивания влаги на обрешетку под конек прибивается полоска из гидроизоляционного материала.
Вентилируемый уплотнитель конька Вентиляционный конек
1. Горизонтальный настил
2. Вентиляционная рейка
3. Обрешетина
4. Уплотнение "ТОП -РОЛЛ"
5. Обрешетка+вентиляционный зазор не менее 100 мм
6. Ветрозащитный настил
7. Стропила+теплоизоляция
8. Вентиляционный конек
рис.3.2 Уплотнитель конька рис.3.3 Вентиляционный конек


На шатровую и двухскатную кровлю таким же образом устанавливается вентиляционный конек. Нижний вентиляционный зазор под настилом по всей длине конструкции должен составлять не менее 100 мм.

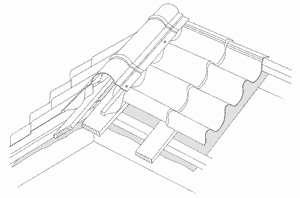

Обрешотка кровли

При выборе толщины обрешетины следует принять во внимание высоту профильного листа и соответствующую длину крепежа (если крепеж с волны профиля). Минимальное сечение досок - 32х100 мм (рис.2.1). Выходящая на карниз доска должна быть толще других. Для фасонной черепицы типа 2 и 3 - на 10 мм толще, у черепицы типа 1 - на 15 мм толще. Интервал установки обрешетины для фасонной кровли соответствует кратности черепицы. Доски прикрепляются к стропилам горячеоцинкованными гвоздями 2,8х75 мм (2 шт. /перекрест).

Внимание! Не прибивать конек, оставить достаточный вентиляционный зазор (см.рис.4.1).

Установите необходимые дополнительные опорные доски и бруски для сквозных выводов (напр. пожарный люк, вентиляционная фурма, дымовая труба), см. рис.4.2.
Строение конька Опорные доски сквозного вывода
  1. Опорные доски
2. Дополнительные опорные обрешетки
рис.4.1 Строение конька рис.4.2 Опорные доски сквозного вывода


При монтаже двух или более листов, используйте брусок под шов.

Укладка листов профнастила

Внимание! Не прибивать конек, оставить достаточный вентиляционный зазор (см.рис.4.1).

Установите необходимые дополнительные опорные доски и бруски для сквозных выводов (напр. пожарный люк, вентиляционная фурма, дымовая труба), см. рис.4.2.

Профиль Распределение стропил Сечение досок Угол уклона
1:3 1:1,5 1:1
Расстояние между осевыми обрешетин
W-2/1150 900 мм 22х100 мм 300 400 600
1200 мм 32х100 мм 300 400 600
1200 мм 50х100 мм 300 400 600
W-1/1064
W-20
W-45
900 мм 22х100 мм 300 400 600
900 мм 32х100 мм 400 600 900
900 мм 38х100 мм 400 900 1200
1200 мм 38х100 мм 400 600 900
1200 мм 50х100 мм 750 900 1200


При монтаже следует аккуратно ходить по профнастилу, так как лист может не выдержать большие нагрузки! При ходьбе по профильному листу, наступать в местах обрешетки: вдоль - в прогиб волны, поперек - на складку профиля.

Укладку листов начинают слева направо или наоборот. Право-, или левосторонний антикапиллярный паз каждого листа при установке должен быть накрыт последующим листом.

Листы укладывают по линии карниза, с выступом от карниза на 45 мм. Монтаж следует начинать, укрепив первый лист одним шурупом по середине у конька, в прогиб профиля. Затем уложите второй лист и скрепите нахлест одним шурупом у карниза, по верху волны профиля. Листы выровните по линии карниза и скрепите между собой в нахлесте шурупами 4,8х2,8 мм, с шагом крепежа - 550 мм (при использовании вертикального уплотнения - шаг крепежа: 300 мм). Скрепите таким образом 3 - 4 листа между собой и выровните с помощью трассерного шнура нижний край по линии карниза. Только после этого листы прикрепляют к обрешетке. Монтаж следующих листов продолжают, прикрепив лист сначала к предыдущему листу и только затем крепить к обрешетке.

Если количество листов для двухскатной крыши - нечетное, то один лист предназначен для разрезания. Тогда укладку листов на второй скат крыши начинают с обрезанного листа.

Крепеж листов профнастила

Для крепежа профильных листов используются шурупы, снабженные уплотнением (ЭПДМ-резина). Целесообразнее крепеж шурупами, чем гвоздями, так как, надежность крепления шурупами вдвое больше.

Во избежание вмятин на листе, шурупы не должны затягиваться слишком туго. Для ввинчивания шурупов используется электродрель с плавной регуляцией скорости вращения и обратным ходом.

Расход шурупов
У карниза Крепеж к обрешетке/ прогону с шагом крепежа не более 400 мм
Вертикальный нахлест
Крепеж листов между собой по верху волны профиля, с шагом крепежа не более 500 мм, при прокладке уплотнения в нахлесте - не более 300 мм.
У фронтона
Крепеж к обрешетке/прогону, с шагом крепежа не более 500 мм, или крепеж к каждой обрешетине, если расстояние между обрешетками > 500 мм.
Горизонтальный нахлест    Крепеж к обрешетке/ прогону по верху волны профля W-1, W-2 и W-20, с шагом крепежа не более 400 мм.
Крепеж к обрешетке/ прогону по низу волны профля W-45 Р, с шагом крепежа не более 400 мм.
У конька Крепеж к обрешетке / прогону по низу волны профля, с шагом не более 400 мм.



Расход шурупов - 6 шт./кв.м.



Внутренняя разжелобка кровли

V - образная планка устанавливается по следующей схеме (см. рис.7.1).
Начните монтаж с укладки гидронастила вдоль по направлению разжелобки и прикрепите к стропилам. Затем гидроизоляционный настил устанавливается по всей кровле (см. раздел Расчет и гидроизоляция кровли).

Установите вентиляционные рейки на скат (напр. 32х50 мм), оставляя приблизительно 50 мм до опорного узла. Деревянный настил разжелобки начинают от опорного узла на расстоянии приблизительно 50 мм, используемая толщина досок (32х100мм) такая же, как и у обрешетки. Далее устанавливается обрешетка примыкающих скатов с интервалом соответствующим кратности черепицы.

Укрепите несколькими шурупами от карниза в местах примыкания разжелобки к обрешетке. Нахлест планок для разжелобки - не менее 200 мм, и швы нахлеста герметизируются мастикой.

Прикрепите кровельные листы к обрешетке и проложите уплотнение между кровельным листом и планкой разжелобки.

Расстояние между краями кровельных листов приблизительно 200 мм.

Внутренняя разжелобка

рис.7.1 Внутренняя разжелобка
1. Кровельный лист
2. Уплотнение
3. Планка разжелобки
4. Деревянный настил
5. Вентиляционная рейка
7. Гидроизоляционный настил
8. Опорный узел
9. Стропила

Устройство внутренней разжелобки в местах сопряжения основного ската с выступающими конструкциями.

Принцип монтажа внутренней разжелобки, примыкающей к основному скату (см. рис.7.2), ведется как описано выше, но порядок монтажа следующий:
Монтаж кровли
1. Установите кровельный лист от карниза вдоль основного ската так, чтобы верхний край листа находился выше нижнего края у разжелобки на 400 мм.
Монтаж кровли
2. Выровняйте край разжелобки по карнизу примыкающего ската и закрепите металл шурупами в местах примыкания разжелобки к обрешетке. Крыло разжелобки, лежащее на основном скате, заведите на смонтированный кровельный лист.
Монтаж кровли 3. Установите кровельные листы скатов, оформляя линию разжелобки.

рис.7.2 Внутренняя разжелобка, примыкающая к основному скату



Сквозные выводы, снегозадержатель

Сквозные выводы. Рекомендуется установка сквозных выводов по возможности ближе к коньку / верхнему карнизу. Вокруг пожарного люка, вентиляционной фурмы и трубы монтируются опорные бруски и дополнительные необходимые доски (сплошная деревянная конструкция, см. рис.4.2). Все стыки должны быть тщательно герметизированы. Нахлест основ пожарного люка и вентиляционной фурмы с кровельными листами подобен нахлесту листов. В комплект сквозных выводов (VILPE-вентиляторы, вентиляционные выходы, воздухоочистителей и канализации) входят уплотнитель, основание с уплотнителем, уплотнитель кровельной проходки из метеоустойчивой ЭПДМ-резины (подробная инструкция монтажа приложена к комплекту).
Нельзя допускать большие снеговые нагрузки на вывод, при необходимости снег убирать.
Если расстояние от конька до вывода больше метра, рекомендуется установка снегоуловителя над выводом.

Снегозадержатель. Для безопасной эксплуатации крыши рекомендуется установка снегоуловителя в местах возможного схода снега. Снегоуловитель монтируется в зоне несущей конструкции стены. До монтажа кровельных листов установите параллельно по скату дополнительные опорные доски, например 50х100 мм, для крепежных основ снегоуловителя. Прикрепите к опорной доске крепежные основы снегоуловителя (4 шт./ комплект) на расстоянии 750 мм друг от друга по низу волны 8мм шурупами или болтом и шайбой. Между кровельным листом и крепежной основой прокладывается уплотнительная лента Зx30. Установите овальные/ или круглые трубы (2 шт./ комплект) к крепежным основам и закрепите края труб пультами 8х35 мм (см. рис.8.1).
Крепеж снегозадержателя
рис.8.1 Крепеж снегозадержателя
1. Овальные или круглые трубы, длиной 300 мм
2. Шурупы, длиной 8 мм
3. Выступ труб от основы, 30 мм
4. Пульт 8х35 мм
5. Крепежная основа снегозадержателя
6. Уплотнительная лента
7. Обрешетка
8. Опорная доска 50х100 мм

Уплотнение и планки кровли

Уплотнение. Для металлочерепицы наименьший угол уклона 1:4 и для профнастила 1:7 (см. рис.1).
При монтаже кровли на пологую крышу, когда уклона меньше 1:4 или для профнастила меньше 1:7, в этом случае рекомендуется уплотнить вертикальный и горизонтальный нахлест.
Наименьший угол уклона крыши
рис.1 Наименьший угол уклона крыши
Минимальный угол наклона:
Монтаж металлочерепицы - не менее 1:4
Монтаж кровли из профнастила - не менее 1:7
Монтаж фальцовой кровли - не менее 1:12


Фронтонная планка. Прикрепите фронтонную планку к фронтонной доске (выше обрешетки на высоту профильного листа) кровельными саморезами, с шагом крепежа приблизительно 800 мм. Нахлест фронтонных планок - 100 мм.

Коньковая планка. До установки фасонной коньковой планки закрепите торцевую крышку заклепками у торца. Нахлест фасонных коньковых планок - 130 мм, у гладких коньковых планок - 100 мм. Соедините 4,8х28 шурупами по краю 2-5 планок между собой и установите по направлению конька. Проложите уплотнение между планкой и прфнастилом. Прикрепите коньковую планку саморезами сквозь уплотнение к листу по верху каждой второй волны. В случае примыкания конька к скату, вырезать торец коньковой планки под скат и установить вплотную под кровельный лист. Под фасонную коньковую планку можно использовать самоклеющее"ТОП-РОЛЛ" уплотнение. До установки "ТОП-РОЛЛ" уплотнения, прикрепите на гребне стропил дополнительную планку для укладки "ТОП-РОЛЛ" уплотнения так, чтобы край доски немного выступал за края профнастила. Сверх этой доски застелить "ТОП-РОЛЛ" уплотнение и закрепить заклепками или гвоздями к планке. Снимите с краев уплотнителя защитную пленку и прижмите самоклеющие края уплотнения по форме кровельного листа.

К фасонной коньковой планке можете приобрести торцевые крышки, торцы шатровой крыши, Y-, Т-образные коньки, которые крепятся под конек шурупами. (У Y-образного конька: раздваивающие стороны крепятся сверху конька).

Состыковочная планка. Выполняя монтаж, состыковочную планку используют в стыке кровли и стены. Состыковочная планка выгибается под уклон кровли и крепится к профнастилу по верху каждой второй волны (для профнастила шаг крепежа 400 мм). При монтаже планки проложите уплотнение между планкой и профнастилом. Пристенный край планки остается под обшивкой стены (при стыке с каменной стеной, пристенный край планки заводится в "выдру" и уплотняется специальной уплотняющей массой). Проверьте достаточность вентиляции при стыке кровли и стены.

Нахлест планок - не менее 100 мм и используйте уплотнительную массу в местах соединения.

Карнизная планка. Карнизная планка у карниза служит направителем стока воды в водосточный желоб и препятствует попадание воды на карнизные доски. До установки кровельных листов прикрепите карнизную планку к самой нижней обрешетке оцинкованными саморезами с шагом крепежа 300 мм. Нахлест карнизных планок - 50 мм. Можно проложить между карнизной планкой и кровельным листом уплотнение во избежание, например, появления птичьих гнезд.

Резание профиля. Выполняя монтаж кровли, профили можно резать: электрическими высечными ножницами, электролобзиком, дисковой пилой с твердосплавными зубьями, ножницами ручными для металла, ножовкой с мелкими зубьями. Запрещена резка абразивным кругом, так как горячие стружки, попадающие на покрытие, прожигают его и это приводит к ускоренной коррозии.

Пристенный профиль. В местах примыкания кровли к стене устанавливается пристенный профиль. Он крепится к металлочерепице саморезами, а к стене дюбелями.

Как ходить по крыше при выполнении монтажа. Ходите только по смонтированным листам. Ноги ставьте в "канавки" или туда, где листы поддерживаются рейками.

Обязательное условие при монтаже профнастила. При монтаже необходимо очищать листы от отходов производства.
